An verricello dell'ancoa è un dispositivo meccanico o elettromeccanico montato sulla prua di una nave che automatizza il sollevamento e l'abbassamento di un'ancora e della sua catena - e per qualsiasi imbarcazione che si ancora regolarmente a profondità superiori a 15 piedi, non è un lusso ma una necessità. Senza uno, recuperare a mano un'ancora pesante e una catena può richiedere 15-30 minuti di sforzo faticoso, mentre un motore a motore verricello dell'ancora completa la stessa attività in meno di 3 minuti con la semplice pressione di un pulsante.
Questa guida copre tutto ciò che devi sapere verricello dell'ancoraes : come funzionano, quali tipologie si adattano alle diverse imbarcazioni, come scegliere quella giusta, considerazioni sull'installazione, consigli per la manutenzione e risposte alle domee più frequenti.

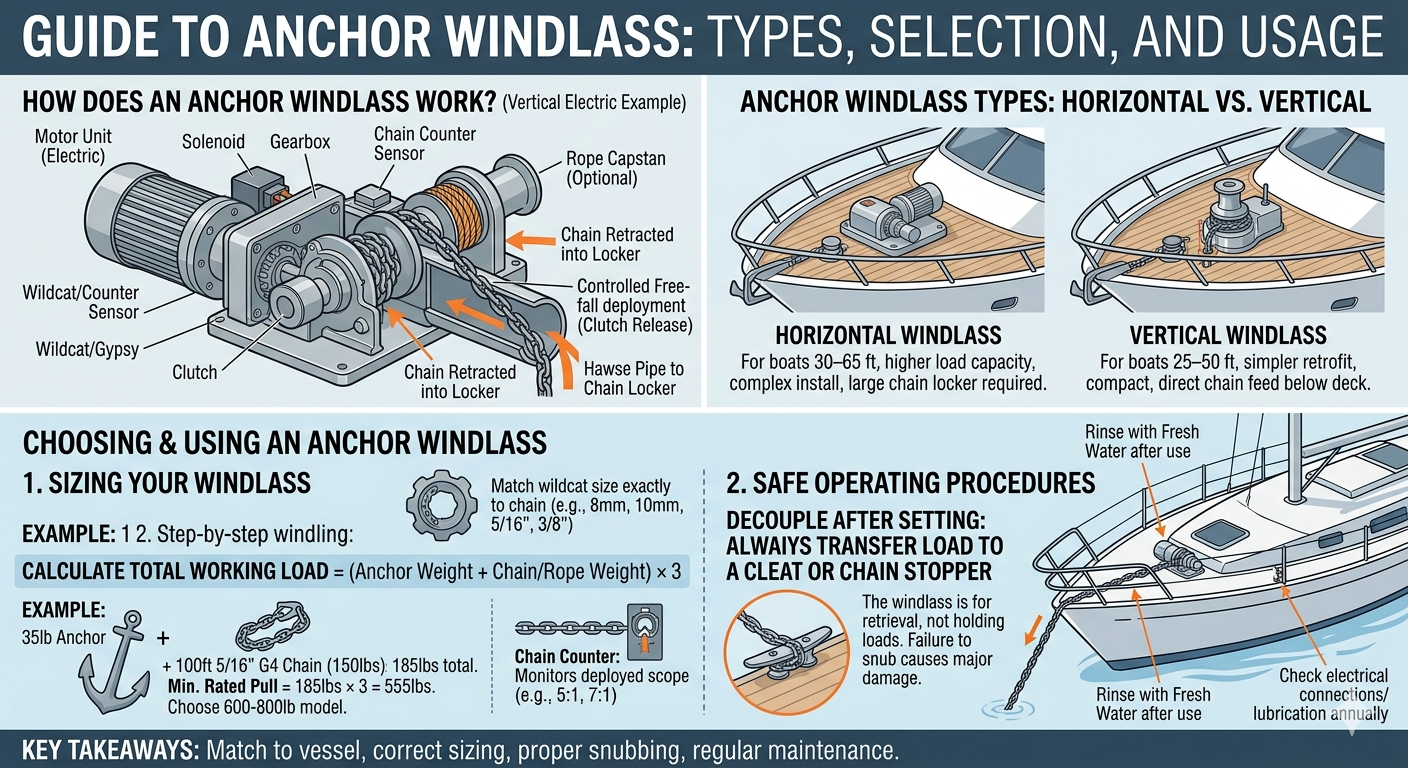

Come funziona un verricello di ancoraggio?
An verricello dell'ancora funziona utilizzando un tamburo (chiamato a gatto selvatico or zingaro ) che afferra le maglie della catena dell'ancora o la fune, azionato da un motore elettrico, un motore idraulico o un funzionamento manuale. I componenti principali sono semplici ma devono essere abbinati correttamente al sistema di ancoraggio della tua imbarcazione:
- Unità motore — Fonte di alimentazione elettrica (12 V o 24 V CC) o idraulica che aziona il tamburo.
- Gatto selvatico/zingaro — Un tamburo dentato dimensionato per afferrare il grado e la dimensione della catena specifici (ad es. G4, G7, 8 mm, 10 mm).
- Cabestano (facoltativo) — Un tamburo verticale per la movimentazione di linee di banchina o di funi.
- Meccanismo della frizione — Consente il dispiegamento dell'ancora in caduta libera senza azionare il motore.
- Contacatena — Tiene traccia della quantità di catena distribuita per un calcolo accurato dell'ambito.
Quando l'operatore attiva il verricello (tramite il pulsante sul ponte, il telecomando del timone o l'interruttore a pedale), il motore fa girare il gatto selvatico, che innesta le maglie della catena e le trascina a bordo nel gavone della catena o le distribuisce a prua.
Tipi di salpa ancora: qual è quello giusto per la tua imbarcazione?
Il diritto verricello dell'ancora il tipo dipende principalmente dalle dimensioni dell'imbarcazione, dalla disposizione del ponte, dal peso del sistema di ancoraggio e dalla disponibilità di energia elettrica. Ci sono quattro categorie principali da considerare.
1. Verricello di ancoraggio orizzontale
A salpa ancora orizzontale si monta a filo del ponte e fa scorrere il tamburo su un asse orizzontale. Il motore è generalmente nascosto sottocoperta, il che riduce l'ingombro sul ponte e abbassa il profilo del verricello: ideale per barche a vela con bordo libero basso o qualsiasi imbarcazione in cui l'estetica del ponte è importante. La catena corre orizzontalmente lungo il tamburo e cade nel gavone catena sottostante attraverso un tubo di cubia. I modelli orizzontali hanno generalmente una capacità di carico maggiore e sono adatti per imbarcazioni da 30 a 60 piedi.
2. Verricello ancora verticale
A salpa ancora verticale ha un tamburo orientato verticalmente (argano) che sporge sopra il ponte. L'intero gruppo motore è montato sotto il ponte, lasciando visibile solo la testa compatta del cabestano. Poiché la catena scorre direttamente nel gavone della catena, un verricello verticale è particolarmente efficace sulle barche a motore dove il gavone della catena si trova direttamente sotto la prua. Più facile da installare su retrofit e popolare su imbarcazioni da 25 a 50 piedi.
3. Verricello elettrico dell'ancora
La stragrande maggioranza delle attività marine da diporto verricello dell'ancoraes venduti oggi sono elettrici e funzionano a 12 V o 24 V CC dal banco batterie della nave. I verricelli elettrici sono facili da installare, reattivi e ampiamente supportati. Per le imbarcazioni inferiori a 45 piedi, il sistema tipico è a 12 V. Le imbarcazioni più grandi beneficiano di sistemi a 24 V, che forniscono potenza equivalente con metà dell'assorbimento di corrente, riducendo i requisiti di dimensione dei cavi e l'accumulo di calore. I modelli elettrici tipici assorbono 60-250 A al carico di picco, quindi sono essenziali un robusto banco di batterie e cavi di dimensioni adeguate (spesso 2/0 AWG o superiori).
4. Verricello idraulico dell'ancora
A salpa ancora idraulico trae energia dal sistema idraulico dell'imbarcazione (comunemente condiviso con timoneria, eliche di prua o altre apparecchiature). I modelli idraulici offrono potenza e durata eccezionali, praticamente nessun accumulo di calore durante l'uso prolungato e sono standard su imbarcazioni superiori a 60 piedi e imbarcazioni da lavoro commerciali. Il compromesso è una maggiore complessità di installazione e la necessità di un circuito idraulico esistente o dedicato.
Confronto del verricello dell'ancora: orizzontale vs. verticale vs. elettrico vs. idraulico
| Caratteristica | Elettrico Orizzontale | Elettrico verticale | Idraulico | Manuale |
| Dimensioni tipiche della nave | 30-65 piedi | 25-50 piedi | 45 piedi | Sotto i 30 piedi |
| Fonte di energia | 12 V/24 V CC | 12 V/24 V CC | Idraulico system | Sforzo umano |
| Profilo del ponte | Basso/a filo | Moderato | Basso-moderato | Basso |
| Complessità di installazione | Moderato | Più facile | Complesso | Semplice |
| Capacità di tiro nominale | 500-2.000 libbre | 500-1.500 libbre | 1.000-5.000 libbre | 100-400 libbre |
| Utilizzo prolungato | Limitato (calore) | Limitato (calore) | Eccellente | Limitato (affaticamento) |
| Intervallo di costo (USD) | $ 400– $ 2.500 | $ 350– $ 2.000 | $ 1.500– $ 8.000 | $ 80– $ 400 |
Tabella 1: Confronto affiancato dei tipi di salpa ancora in base alle dimensioni dell'imbarcazione, alla fonte di alimentazione, alla capacità e al costo.
Come scegliere il giusto salpa ancora: criteri chiave per il dimensionamento
Scegliere il corretto verricello dell'ancora inizia con il calcolo del carico di lavoro totale del tuo sistema: il peso combinato di ancora, catena e grilli che il verricello deve recuperare. Come regola generale, selezionare un verricello con a carico di lavoro nominale pari ad almeno 3 volte il peso totale dell'attrezzatura da terra .
Guida alle taglie passo dopo passo
- Pesa l'ancora — Dimensioni comuni: 15 libbre (barca da 25 piedi), 35 libbre (barca da 35 piedi), 66 libbre (barca da 45 piedi).
- Calcola il peso della catena — La catena G4 da 5/16" pesa circa 1,5 libbre/piede; la catena G4 da 3/8" pesa circa 2,2 libbre/piede. Per 100 piedi di catena da 3/8", sono 220 libbre.
- Aggiungi grillo e peso girevole - tipicamente 2-5 libbre.
- Moltiplicare per 3 — Questo dà la forza nominale minima del verricello.
- Verificare la compatibilità wildcat — Abbinare la dimensione del verricello wildcat (ad esempio, 8 mm, 10 mm, 5/16", 3/8") esattamente al grado e al diametro della catena.
- Controllare la tensione e il percorso del cavo — I lunghi cavi che collegano la batteria al verricello aumentano la resistenza; dimensionare il cavo di conseguenza (la caduta di tensione non deve superare il 3%).
Esempio: Una barca a vela da 40 piedi con un'ancora da 44 libbre 150 piedi di catena G4 da 3/8" (330 libbre) 3 libbre di hardware = 377 libbre in totale. Potenza minima del verricello: 377 × 3 = 1.131 libbre . Sarebbe appropriato un modello valutato tra 1.200 e 1.500 libbre.
Installazione del salpa ancora: cosa devi sapere
Giusto verricello dell'ancora installation è fondamentale sia per le prestazioni che per la sicurezza: un verricello montato male può guastarsi sotto carico o danneggiare la struttura del ponte. Ecco le considerazioni più importanti:
Montaggio strutturale
Il verricello deve essere imbullonato a un'area rinforzata del ponte di prua, spesso richiedendo una piastra di supporto di alluminio o acciaio inossidabile da 1/4" sul lato inferiore. Non montare mai un verricello solo su fibra di vetro non rinforzata. Bulloni passanti in acciaio inossidabile (minimo 3/8") con rondelle grandi distribuiscono il carico attraverso la piastra di supporto.
Cablaggio elettrico
Elettrico verricello dell'ancoraes assorbono corrente elevata, spesso 100–250 A al picco. Utilizzare un cavo in rame stagnato di grado marino correttamente dimensionato con un interruttore automatico dedicato o un interruttore automatico/fusibile classificato appena al di sopra dell'assorbimento massimo del verricello. Un tipico verricello da 1.000 W, 12 V richiede circa 85 A continui e fino a 150 A in stallo; viene comunemente specificato un cavo 2/0 AWG (o più grande) su una corsa di 20 piedi. Installare sempre un interruttore manuale sulla batteria per lo spegnimento di emergenza.
Design dell'armadietto a catena
La catena deve scorrere liberamente dal verricello al gavone senza accumularsi o incepparsi. L'armadietto dovrebbe essere abbastanza grande da contenere l'intera catena, con spazio per un impilamento naturale. Un foro di scarico impedisce l'accumulo di acqua, che aggiunge peso e corrode la catena. Alcune installazioni includono un tubo catena con tappo rimovibile per l'accesso manuale alla catena.
Manutenzione del salpa ancora: prolungare la vita delle vostre attrezzature
La manutenzione regolare mantiene il tuo verricello dell'ancora funzionare in modo affidabile per 10-20 anni. L'incuria è la causa principale di guasto del verricello nell'ambiente marino.
Controlli mensili
- Sciacquare il gatto selvatico, il tamburo e le superfici esposte con acqua dolce dopo l'uso di acqua salata.
- Ispezionare la catena per eventuali allungamenti, corrosione e maglie incrinate: sostituire qualsiasi maglia che mostri un allungamento superiore al 10%.
- Controllare l'innesto della frizione e assicurarsi che il freno/tamburo mantenga la tensione manuale.
- Verificare che tutti i collegamenti elettrici siano serrati, esenti da corrosione e adeguatamente sigillati.
Servizio annuale
- Smontare l'alloggiamento del barbotin/wildcat e ingrassare nuovamente i cuscinetti con grasso marino impermeabile.
- Ispezionare le spazzole del motore (sui modelli con spazzole) e sostituirle se usurate a meno di 1/4 della lunghezza originale.
- Controllare tutti i bulloni di montaggio per verificare la corrosione e la coppia corretta.
- Testare il solenoide e i contattori; pulire le superfici di contatto se sono presenti vaiolature.
- Sciacquare e lubrificare nuovamente tutti i componenti inossidabili mobili con un inibitore di corrosione (ad esempio prodotti a base di lanolina).
Rode a catena vs. Rode a fune: cosa deve gestire il tuo verricello
Il più moderno verricello dell'ancoraes sono progettati principalmente per la catena cavalcava , ma molti modelli includono un tamburo separato o un argano a fune da maneggiare cavalcava la corda o un sistema combinato (catena-fune). Ecco un rapido confronto di ciò che ciascun tipo di rode richiede dal tuo verricello:
| Tipo di rodaggio | Requisiti del verricello | Detenere il potere | Peso | Miglior utilizzo |
| Tutta catena | È richiesta la taglia del gatto selvatico | Eccellente | Pesante | Crociere subacquee, acque blu |
| Corda a catena | Tamburo di corda Wildcat | Bene | Moderato | Crociera costiera |
| Tutta corda | Solo argano | Moderato | Luce | Navigazione diurna, acque poco profonde |
Tabella 2: Confronto tra i tipi di tiranti dell'ancora e i relativi requisiti di compatibilità con il verricello.
Utilizzo sicuro del salpa ancora: ambito, carico e migliori pratiche
An verricello dell'ancora è uno strumento di recupero e distribuzione: lo è no un dispositivo di ormeggio portante. Una volta fissata l'ancora, fissare sempre la catena a una bitta di prua dedicata o a un fermo catena prima di caricare il verricello. Fare affidamento sul tamburo del verricello per tenere l'imbarcazione all'ancora sottopone il motore e il cambio a uno stress enorme e può distruggere rapidamente l'unità.
- Utilizzare un fermacatena o una bitta — Dopo aver dispiegato l'ancora, agganciare la catena a una bitta. Il verricello non trattiene nulla sotto la vela o sotto carico.
- Distribuisci in raffiche controllate — Utilizzare la frizione per l'impiego in caduta libera in acque poco profonde; utilizzare la modalità di spegnimento in acque più profonde per evitare l'accumulo di catene sull'ancora.
- Non far funzionare mai il motore ininterrottamente per più di 2–3 minuti — Consentire il raffreddamento tra i cicli di recupero per evitare il surriscaldamento (la maggior parte dei verricelli elettrici sono progettati per un servizio intermittente, non continuo).
- Mantenere un ambito minimo di 5:1 — In condizioni di calma, 5:1 (lunghezza della catena rispetto alla profondità dell'acqua) è il minimo; 7:1 è consigliato con vento superiore a 20 nodi.
- Tenere sempre le mani lontane dal gatto selvatico — La catena in movimento può recidere istantaneamente le dita. Utilizzare solo interruttori a pedale o telecomandi durante il funzionamento.
Problemai comuni del verricello dell'ancora e come risolverli
Anche ben tenuto verricello dell'ancoraes riscontrare problemi occasionali. Ecco i problemi più comuni e le relative soluzioni:
| Problem | Probabile causa | Soluzione |
| Il verricello non funziona | Fusibile bruciato/interruttore scattato | Controllare e sostituire il fusibile; verificare eventuali cortocircuiti |
| Recupero lento o debole | Basso battery voltage / undersized cable | Caricare le batterie; aggiornare il calibro del cavo |
| La catena salta sul gatto selvatico | Discrepanza dimensione/grado della catena | Verificare che le specifiche della catena corrispondano a wildcat; sostituire la catena usurata |
| Il motore si surriscalda/si ferma | Uso continuo che supera il ciclo di lavoro | Consentire un raffreddamento di 10 minuti; verificare il ripristino del termico |
| La frizione slitta sotto carico | Disco frizione usurato/mancanza di grasso | Ispezionare e sostituire il disco della frizione; servizio secondo manuale |
| Corrosione/funzionamento rigido | Accumulo di sale/manutenzione insufficiente | Sciacquare con acqua dolce; ingrassare nuovamente tutti i cuscinetti |
Tabella 3: Problemi comuni del verricello salpa ancora, relative cause e soluzioni consigliate.
Domande frequenti sui salpa ancora
D: Qual è la differenza tra un salpa ancora e un verricello?
A verricello utilizza un tamburo orientato orizzontalmente (wildcat) progettato specificamente per agganciare la catena dell'ancora ed è ottimizzato per i compiti di ancoraggio. A argano ha un tamburo orientato verticalmente e viene utilizzato principalmente per le linee di banchina e per le funi. Molte unità moderne combinano entrambi, con un gatto selvatico per catena e un tamburo per fune sullo stesso albero per la versatilità.
D: Posso utilizzare un salpa ancora per tenere la mia barca all'ancora?
No. An verricello dell'ancoa è classificato per carichi di recupero (intermittenti), carichi di tenuta non sostenuti. Tutta la forza della barca che si solleva contro l'ancora nel vento o nella corrente - che può raggiungere migliaia di libbre su una nave di 40 piedi - deve essere assorbita da una bitta di prua, da un palo di Sansone o da un fermacatena. L'utilizzo del verricello come dispositivo portante danneggerà o distruggerà il riduttore e il motore.
D: Quanto costa un buon salpa ancora elettrico?
Elettrico entry-level verricello dell'ancoaes per le barche sotto i 35 piedi il prezzo parte da $350–$600. I modelli di fascia media per navi da 35-50 piedi costano in genere dai 700 ai 1.500 dollari. Le unità di alta qualità per imbarcazioni bluewater da 50 piedi costano $ 1.500– $ 2.500. I sistemi idraulici partono da circa $ 2.000 e possono superare gli $ 8.000 installati. Quando si definisce il budget, tenere conto del cablaggio, delle piastre di supporto e della manodopera di installazione.
D: Che dimensione di catena richiede un salpa ancora?
Non esiste una risposta universale: il gatto selvatico sulla tua verricello dell'ancoa è lavorato su specifiche dimensioni della catena. Le dimensioni comuni includono catena BBB o G4 da 5/16" e 3/8" in misura imperiale e 8 mm, 10 mm o 12 mm in sistema metrico. È necessario che corrisponda al diametro della catena and grado esattamente alle specifiche del gatto selvatico. L'uso della misura sbagliata provoca salti della catena, usura accelerata e guasti potenzialmente catastrofici.
D: Quanto dura un salpa ancora?
Con una corretta installazione e una manutenzione regolare, un impianto elettrico di qualità verricello dell'ancoa dovrebbe durare 10-20 anni nell'uso ricreativo. I punti di guasto più comuni sono le spazzole del motore (nei modelli con motore a spazzole), i contattori del solenoide e la corrosione del wildcat e delle parti esterne. La manutenzione annuale e il risciacquo immediato con acqua dolce dopo ogni utilizzo di acqua salata prolungano notevolmente la durata.
D: Verricello salpa ancora da 12 V o 24 V: qual è il migliore?
Per le imbarcazioni inferiori a 40 piedi con cavi corti, a Verricello salpa ancora 12V è pratico e ampiamente disponibile. Per imbarcazioni più grandi o qualsiasi installazione con cavi di lunghezza superiore a 20–25 piedi, a Sistema a 24 V è superiore: fornisce la stessa potenza a metà della corrente, il che significa cablaggio significativamente più piccolo (ed economico), caduta di tensione ridotta, meno calore e maggiore affidabilità. Se la tua imbarcazione è già dotata di un sistema a 24 V CC, scegli sempre un verricello da 24 V.
Conclusione: vale la pena investire in un salpa ancora?
Assolutamente, e per qualsiasi diportista che ancora regolarmente a più di 15 piedi d'acqua con una catena, un verricello dell'ancora è uno degli aggiornamenti di maggior valore disponibili. La differenza tra trasportare a mano 200 piedi di catena e ancora (per un totale di 250-400 libbre) e premere un pulsante per recuperare la stessa in 90 secondi è enorme in termini di sforzo fisico, sicurezza dell'equipaggio ed efficienza dell'ancoraggio.
La chiave per ottenere il massimo valore è il corretto dimensionamento, la corretta installazione, una specifica abbinamento selvaggio-catena e una manutenzione coerente. Un verricello sottodimensionato e sovraccaricato fallirà; un'unità correttamente dimensionata, risciacquata e sottoposta a regolare manutenzione, funzionerà in modo affidabile per decenni.
Che tu stia aggiornando un'imbarcazione esistente o allestendone una nuova, prenditi il tempo necessario per calcolare il peso totale dell'attrezzatura da terra, seleziona il corretto verricello dell'ancora tipo (orizzontale o verticale, elettrico o idraulico), verifica la compatibilità con la tua catena e pianifica attentamente l'installazione elettrica. Fatto bene, il tuo verricello dell'ancora sarà una delle dotazioni di bordo più affidabili ed apprezzate.
